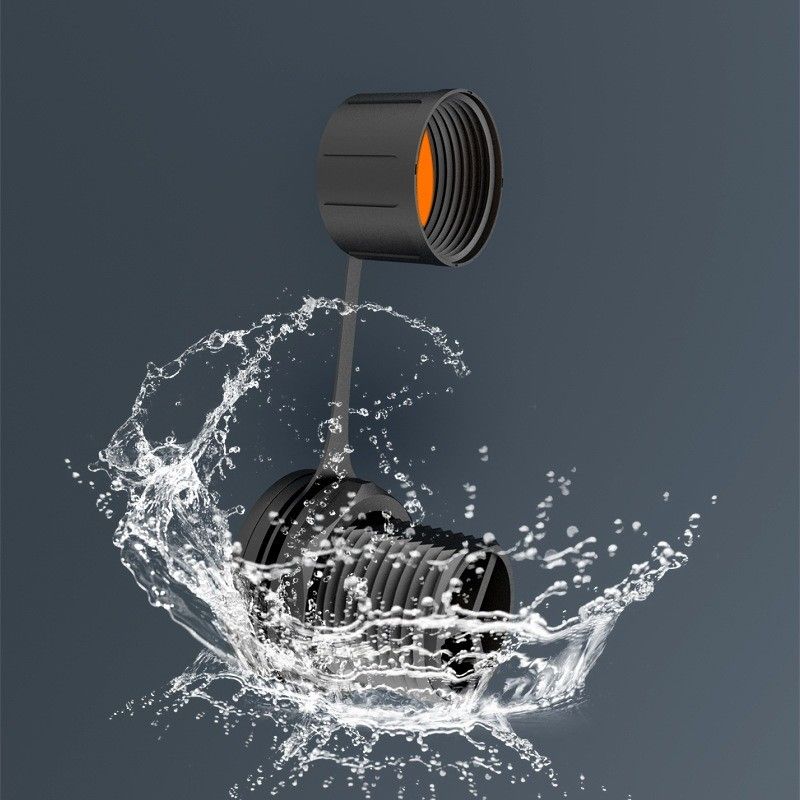

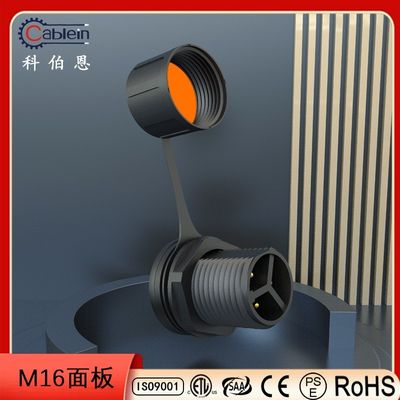

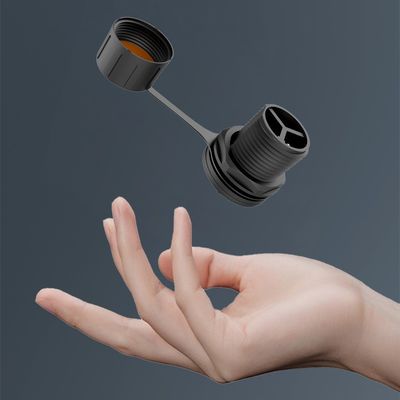

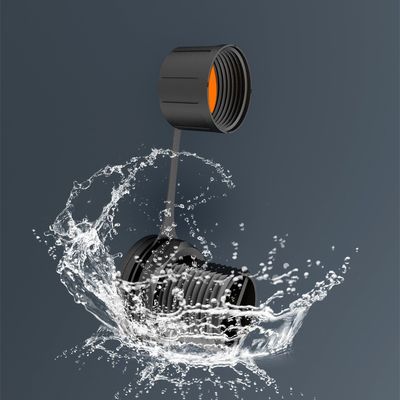

M16 3-kern waterdicht paneel montage connector IP67 Geklasseerd met PA66 Nylon materiaal voor industriële elektronica

Merknaam:	Cablein
Modelnummer:	CB-M16-3P
MOQ:	1 stuks
Prijs:	Price Can Contact With Our Sales
Verpakking:	Exportkarton van hoge kwaliteit
Betalingsvoorwaarden:	T/T, Western Union

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

Shenzhen China

Certificering:

CE, ROHS, TUV , ETL

Connectorgrootte:

M16 3-Core Man Pin Waterdicht Panel Mount Connector IP67 Nylon Material Controller

Koppeling:

Koppeling met schroefdraad

Verbindingsmodus:

Met schroefdraad

Materiaal van behuizing:

PA66+30%GF V0 / Platsic

Duurzaamheid:

≥1000 keer

Industriële elektronica:

Accessoires

Kabelbereik:

610MM

Connectortype:

Druk op vergrendeling

Levering vermogen:

50000 stuks per dag

Markeren:

M16 waterdicht paneel bevestigingsconnector

Waterdicht paneelmontage aansluiting IP67

Naylon mannelijke pin connector

Productomschrijving

M16 3-kern waterdicht paneel montage aansluiting

IP67-gegradeerde naylon-speldverbinding voor industriële toepassingen

Productspecificaties

Pinconfiguratie: 2/3/4/5/7/9/12 Man/vrouw

Huidige rating: 12A Maximaal

Materiaal: PA66 Nylon

Verbindingstype: Waterdicht zonder schroeven

Werkspanning: 500 V

Draadmontage: Soldering of schroefmontage

UV-resistentie: In het buitenleven toegepast

Kabel Jacket OD: 4-9 mm

Technisch gegevensblad

Deel nr.	CB-M16-2P	CB-M16-3P	CB-M16-4P	CB-M16-5P	CB-M16-7P	CB-M16-9P
Pins	2 pin	3 pen	4 pin	5 pin	7 Pin	9 Pin
Binddraad	✓	✓	✓	✓	✓	✓
Vergrendelingsdraad	✓	✓	✓	✓	*	*
Contactlid (verplichting)	φ2,7*2	φ2,7*3	φ2,7*4	φ1,8*5	φ1,8*7	φ1,0*9
Contactlid (vergrendelen)	φ2,4*2	φ2,4*3	φ2,4*4	φ1,8*5	*	*
Toepasselijke draadmeter	1.5mm2 / 16AWG	0.5mm2 / 20AWG	0.5mm2 / 20AWG	0.5mm2 / 20AWG	0.5mm2 / 20AWG	0.5mm2 / 20AWG
Nominale stroom	15A	5A	5A	5A	5A	5A
Nominale spanning	400 V wisselstroom	250 V wisselstroom	250 V wisselstroom	250 V wisselstroom	250 V wisselstroom	250 V wisselstroom

Aanvullende specificaties:

Isolatiespanning: 2000V AC / 1500V AC

Contactimpedantie: < 3 mΩ / < 5 mΩ

Isolatieweerstand: ≥ 1000 MΩ

Mechanische levensduur ≥ 1900 cycli

Omgevingstemperatuur: -40°C tot +85°C

Veroudering bij hoge temperatuur: 85°C / 168 uur

Voordelen van het product

In de technologie van zonne-energiesystemen waar betrouwbaarheid en duurzaamheid voorop staan, staat de M16 3-Core Male Pin Waterproof Panel Mount Connector als essentieel onderdeel.Gebouwd van hoogwaardig nylonmateriaal met een waterdichte IP67-classificatieDeze connector voldoet aan de veeleisende eisen van zonne-energie toepassingen.

Zonne-energiesystemen werken onder uiteenlopende en uitdagende omgevingsomstandigheden, van intens zonlicht en temperatuurschommelingen tot blootstelling aan vocht en stof.De IP67-classificatie zorgt voor bescherming tegen onderdompeling in waterDeze waterdichtheid is van cruciaal belang voor het voorkomen van elektrische storingen en schade door vochtinvoer, het waarborgen van de integriteit en de prestaties van het systeem.

De nylonconstructie biedt een uitstekende mechanische sterkte om fysieke spanningen en slijtage te weerstaan, samen met superieure isolatie eigenschappen die het risico op elektrische lekken verminderen.De chemische en corrosiebestendigheid van het materiaal zorgt voor lange termijn betrouwbaarheid in harde buitenomgevingen.

Toepassingen

Ideaal voor zonne-energiesystemen, elektrische buitenapparatuur, industriële besturing en toepassingen die betrouwbare waterdichte verbindingen in uitdagende omgevingen vereisen.

Vaak gestelde vragen

Wat voor soort waterdichte connectoren heb je?

We bieden een uitgebreide reeks waterdichte connectoren, inclusief privé-vormontwerpen en maatwerkoplossingen.Montage van waterdichte aansluitingen, Over-mold connectoren, T-connectoren, Y-custom connectoren en gespecialiseerde oplossingen voor de veehouderij- en pluimveeindustrie, nieuwe energie toepassingen en zonne-energiesystemen.

Hoe koop ik uw producten?

Neem contact op met ons verkoopteam via internet of per e-mail met de volgende gegevens:

Huidige kwalificatie en aantal vereiste contacten
Voorkeur voor assemblage-stijl
Specificaties van de kabelwiel
Kabellengte en verzendpreferenties

Hoe kan ik contact met u opnemen?

Geef uw e-mail, telefoonnummer, Skype of WhatsApp ID.onze professionele verkoop en R & D team kan snel begrijpen en oplossen van uw technische vereistenNeem gerust contact op met vragen.

Mag ik een monster?

Ja, we zijn blij om monsters te leveren. U hoeft alleen de vrachtkosten te dekken. Gelieve uw koerierrekeningsnummer en gedetailleerd verzendadres te verstrekken, en we zullen de monsters onmiddellijk verzenden.
