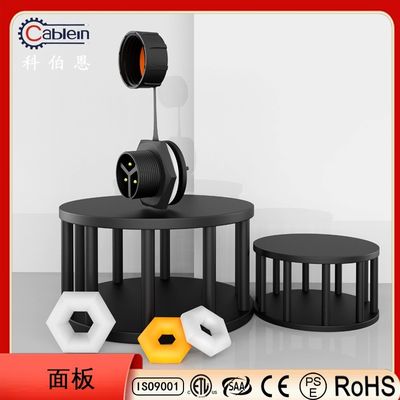

M20 Front 3-Core schroefdraad UV-bestendige waterdichte panel Mount Connector voor Micro Solar Inverter

Merknaam:	Cablein
Modelnummer:	CB-M20-3P
MOQ:	1 stuks
Prijs:	Price Can Contact With Our Sales
Verpakking:	Exportkarton van hoge kwaliteit
Betalingsvoorwaarden:	T/T, Western Union

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

Shenzhen China

Certificering:

CE, ROHS, TUV , ETL

Connectorgrootte:

M20 Voorkant 3-kern waterdicht paneel Mount Connector Man hoofd van Micro Solar Inverter

Connectorstijl:

Direct

Verbindingsmodus:

Met schroefdraad

Connectorvergrendelingssysteem:

Schroef

Duurzaamheid:

≥1000 keer

Industriële elektronica:

Accessoires

Kabelbereik:

610MM

Connectortype:

Druk op vergrendeling

Markeren:

Mannelijke waterdichte panelverbinding

Drie-kern waterdicht paneel montage connector

Productomschrijving

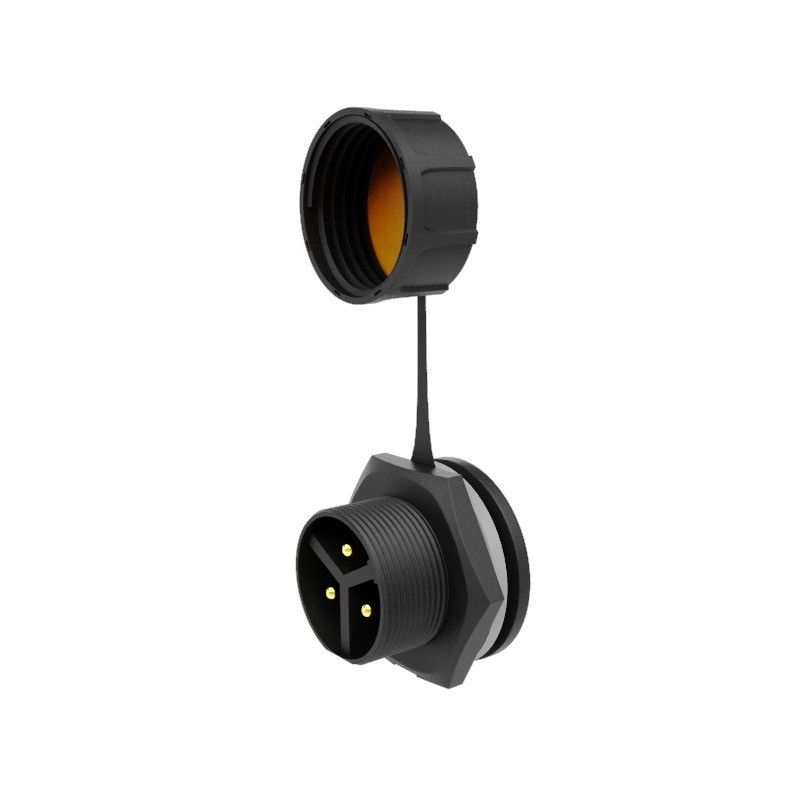

M20 Front Three Core Male Waterdichte Paneelmontage Connector Voor Micro Zonne-omvormer

Product specificaties

Pin configuratie: 2/3/4/5/7/9/12 Mannelijke/Vrouwelijke Connector
Stroomsterkte: 10A Maximaal
Materiaal: PA66 Nylon
Verbindingsmethode: Schroefloze waterdichte connector
Bedrijfsspanning: 400V
Montagedraad: Solderen of schroeven
UV-bestendigheid buiten: Gecertificeerd Geslaagd
Kabelmantel OD: 4-9mm

Technische gegevens

Onderdeelnummer	CB-LP20-2P	CB-LP20-3P	CB-LP20-4P	CB-LP20-5P	CB-LP20-7P	CB-LP20-9P
Pinnen	2 Pin	3 Pin	4 Pin	5 Pin	7 Pin	9 Pin
Draadverbinding - Verbinding	✓	✓	✓	✓	✓	✓
Draadverbinding - Vergrendeling	✓	✓	✓	✓	*	*
Contactelement - Verbindingsdraad	φ2.7*2	φ2.7*3	φ2.7*4	φ1.8*5	φ1.8*7	φ1.0*9
Contactelement - Vergrendelingsdraad	φ2.4*2	φ2.4*3	φ2.4*4	φ1.8*5	*	*
Toepasselijke draaddikte	1.5mm² / 16AWG	0.5mm² / 20AWG	0.5mm² / 20AWG	0.5mm² / 20AWG	0.5mm² / 20AWG	0.5mm² / 20AWG
Nominale stroom	15A	5A	5A	5A	5A	5A
Nominale spanning	400V AC	250V AC	250V AC	250V AC	250V AC	250V AC

Aanvullende specificaties:

Isolatiespanning: 2000V AC / 1500V AC
Contactimpedantie: < 3 mΩ / < 5 mΩ
Temperatuurstijging: Varieert per model en stroomsterkte
Isolatieweerstand: ≥ 1000 MΩ
Mechanische levensduur: ≥ 1900 Cycli
Omgevingstemperatuur: -40°C tot +85°C
Veroudering bij hoge temperatuur: 85°C / 168 uur

Productkenmerken & Voordelen

De M20 Front 3-Core Waterdichte Paneelmontage Connector vertegenwoordigt geavanceerde techniek voor zonne-energiesystemen. Deze connector is speciaal ontworpen voor micro zonne-omvormers en levert uitzonderlijke duurzaamheid en prestaties in veeleisende buitenomgevingen.

Superieure waterdichte bescherming voor zware buitenomstandigheden
Drie-aderige configuratie voor efficiënte stroomoverdracht
Optimaliseert de prestaties van micro zonne-omvormers
Vereenvoudigde installatie- en onderhoudsprocessen
Vermindert systeemuitvaltijd en verbetert de algehele efficiëntie
Geschikt voor zowel residentiële als commerciële zonne-energie toepassingen

Toepassingen

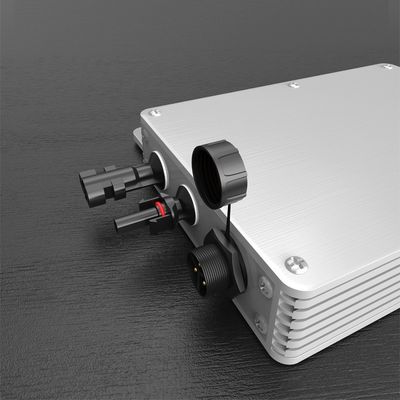

Deze connector is speciaal ontworpen voor micro zonne-omvormersystemen en wordt veel gebruikt in verschillende zonne-energie toepassingen waar betrouwbare, waterdichte verbindingen essentieel zijn voor optimale prestaties.

Veelgestelde vragen

Welke soorten waterdichte connectoren biedt u aan?

Wij bieden een uitgebreid assortiment waterdichte connectoren, waaronder ontwerpen met privémallen en aangepaste oplossingen. Ons portfolio omvat P16 zelfborgende spuitgiet waterdichte connectoren, montage waterdichte connectoren, over-mold connectoren, T- en Y-aangepaste connectoren, vee-industrie connectoren en gespecialiseerde New Energy en Solar System waterdichte connectoren.

Hoe kan ik uw producten kopen?

Neem online of per e-mail contact op met ons verkoopteam. Gelieve te vermelden: Benodigde stroomsterkte en aantal contacten, voorkeur voor montagestijl, specificaties van de kabeldraaddikte, vereisten voor kabellengte en gewenste verzendmethode.

Hoe kan ik contact opnemen met uw team?

Gelieve uw e-mail, telefoonnummer, Skype of WhatsApp ID te verstrekken. Met meer dan 8 jaar ervaring in de branche staan onze professionele verkoop- en R&D-teams klaar om uw eisen te behandelen en tijdig oplossingen te bieden.

Zijn er samples beschikbaar?

Ja, we bieden samples aan waarbij de vrachtkosten door de klant worden gedekt. Gelieve uw koeriersaccountnummer en gedetailleerd verzendadres te verstrekken voor onmiddellijke verzending van samples.
