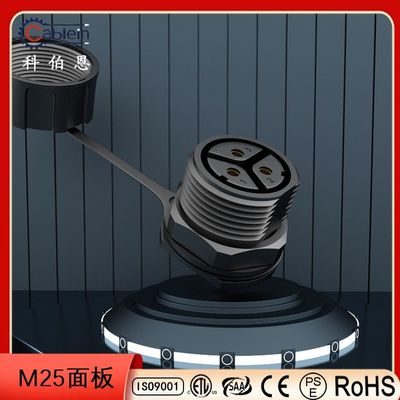

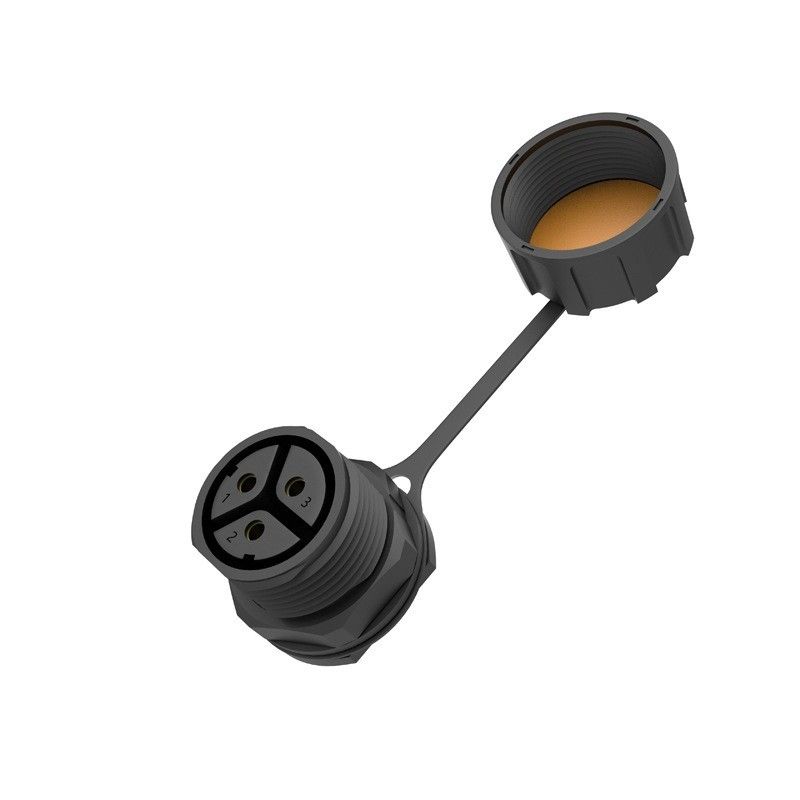

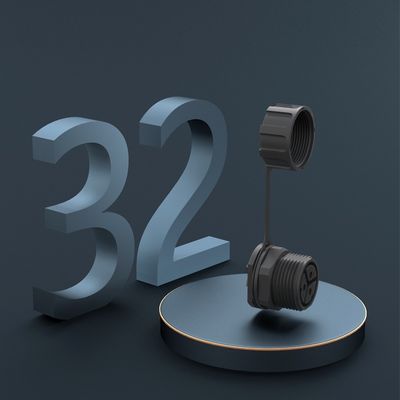

M25 3-aderige waterdichte frontpaneelconnector, vrouwelijk, met 400V bedrijfsspanning en schroefdraadverbinding voor fotovoltaïsche micro-omvormers

Merknaam:	Cablein
Modelnummer:	CB-M25-3P
MOQ:	1 stuks
Prijs:	Price Can Contact With Our Sales
Verpakking:	Exportkarton van hoge kwaliteit
Betalingsvoorwaarden:	T/T, Western Union

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

Shenzhen China

Certificering:

CE, ROHS, TUV , ETL

Connectorgrootte:

M25-3-Core Waterdicht Front Panel Mount Connector Vrouwelijk Voor Fotovoltaïsche Micro Inverters

Connectorstijl:

Direct

Verbindingsmodus:

Met schroefdraad

Connectorvergrendelingssysteem:

Schroef

Duurzaamheid:

≥1000 keer

Industriële elektronica:

Accessoires

Kabelbereik:

610MM

Connectortype:

Druk op vergrendeling

Markeren:

M25 waterdicht paneel bevestigingsconnector

Waterdicht paneel montage connector vrouwelijk

Productomschrijving

M25 3-aderige waterdichte paneelmontage connector, vrouwelijk

Productoverzicht

Gespecialiseerde vrouwelijke connector ontworpen voor fotovoltaïsche micro-omvormers, die betrouwbare waterdichte verbindingen biedt voor zonne-energiesystemen.

Belangrijkste specificaties

Pin opties: 2/3/4/5/7/9/12 Mannelijke Vrouwelijke Connector

Stroomsterkte: 10A Maximaal

Materiaal: PA66 Nylon

Verbindingstype: Schroefloze waterdichte connector

Bedrijfsspanning: 400V

Draadmontage: Solderen of schroefmontage

UV-bestendigheid: Geschikt voor buitengebruik

Kabelmantel OD: 4-9mm

Technische specificaties

Onderdeelnummer	CB-LP25-2P	CB-LP25-3P	CB-LP25-4P	CB-LP25-5P	CB-LP25-7P	CB-LP25-9P
Pinnen	2 Pin	3 Pin	4 Pin	5 Pin	7 Pin	9 Pin
Draadverbinding - Verbinding	✓	✓	✓	✓	✓	✓
Draadverbinding - Vergrendeling	✓	✓	✓	✓	*	*
Contactelement - Verbindingsdraad	φ2.7*2	φ2.7*3	φ2.7*4	φ1.8*5	φ1.8*7	φ1.0*9
Contactelement - Vergrendelingsdraad	φ2.4*2	φ2.4*3	φ2.4*4	φ1.8*5	*	*
Toepasselijke draaddikte	1.5mm² / 16AWG	0.5mm² / 20AWG	0.5mm² / 20AWG
Nominale stroom	15A	5A	5A
Nominale spanning	400V AC	250V AC	250V AC

Prestatiekenmerken

Isolatiespanning: 2000V AC / 1500V AC

Contactimpedantie: < 3 mΩ / < 5 mΩ

Temperatuurstijging: Varieert per stroomsterkte en configuratie

Isolatieweerstand: ≥ 1000 MΩ

Mechanische levensduur: ≥ 1900 Cycli

Omgevingstemperatuur: -40°C tot +85°C

Veroudering bij hoge temperatuur: 85°C / 168 uur

Producteigenschappen

De M25-3-aderige waterdichte paneelmontage connector, vrouwelijk, is speciaal ontworpen voor fotovoltaïsche micro-omvormers en levert betrouwbare en waterdichte verbindingen die de veiligheid en efficiëntie van zonne-energiesystemen garanderen.

Veilig vrouwelijk ontwerp voorkomt losse verbindingen en stroomverlies

Waterdichte constructie beschermt tegen vocht en omgevingsfactoren

Verbeterde duurzaamheid en levensduur voor fotovoltaïsche toepassingen

Garandeert stabiele stroomafgifte en optimale systeemprestaties

Essentieel onderdeel voor veerkrachtige zonne-energieconversiesystemen

Toepassingen

Ideaal voor fotovoltaïsche micro-omvormers en zonne-energiesystemen die betrouwbare, waterdichte elektrische verbindingen vereisen in buitenomgevingen.

Veelgestelde vragen

Wat voor soort waterdichte connectoren heeft u?

Wij bieden een uitgebreid assortiment waterdichte connectoren, waaronder ontwerpen met privémallen en aangepaste oplossingen. Ons portfolio omvat P16 zelfborgende spuitgiet waterdichte connectoren, montage waterdichte connectoren, over-mold connectoren, T-connectoren, Y-aangepaste connectoren en gespecialiseerde oplossingen voor vee, pluimvee en nieuwe energietoepassingen, waaronder zonne-energiesystemen.

Hoe kan ik uw producten kopen?

Neem online of per e-mail contact op met ons verkoopteam met de volgende informatie:

Vereiste stroomsterkte en aantal contacten

Gewenste montagestijl

Specificaties van de kabeldraaddikte

Kabellengte en verzendvoorkeuren

Hoe kan ik contact met u opnemen?

Geef uw e-mailadres, telefoonnummer, Skype of WhatsApp ID op. Ons professionele verkoop- en R&D-team met meer dan 8 jaar ervaring in de branche staat klaar om uw eisen te behandelen en tijdig oplossingen te bieden.

Kan ik samples krijgen?

Ja, we zijn blij om samples te leveren. U hoeft alleen de vrachtkosten te dekken. Geef uw koeriersaccountnummer en gedetailleerd verzendadres op voor onmiddellijke verzending van samples.

Contact informatie: Neem contact op met ons verkoopteam voor prijzen, technische specificaties en aangepaste vereisten.
